기생소자 포함하여 DRC, LVS check - RCX

layout 에서 > Assura>DRC, LVS 체크 완료 후

Run Quantus > set up> output >extracted view>View : “RCX0” (이름작성)

Extraction> type RC로 변경, Ref Node : "GND” , Enable HRCX 체크해제,

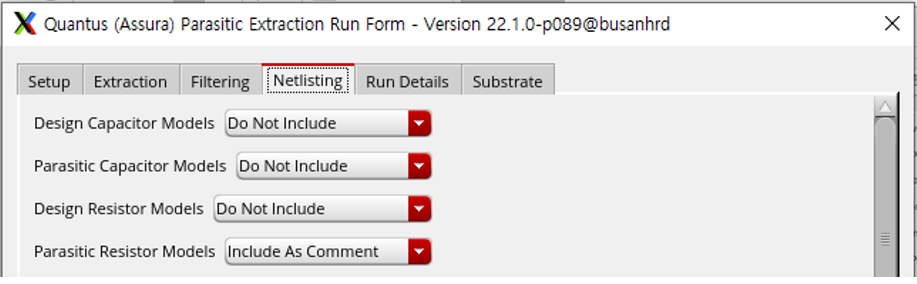

Netlisting>Design resistor model>Do not include : 임의 디자인 이름 값 방지







생성된 RCX1 의 모습 -> 확대하면 기생 성분 값 보인다





test bench 의 schematic 에서 ADE L> 그 전 시뮬레이션 Load State 하여

ideal 시뮬과 비교해보기

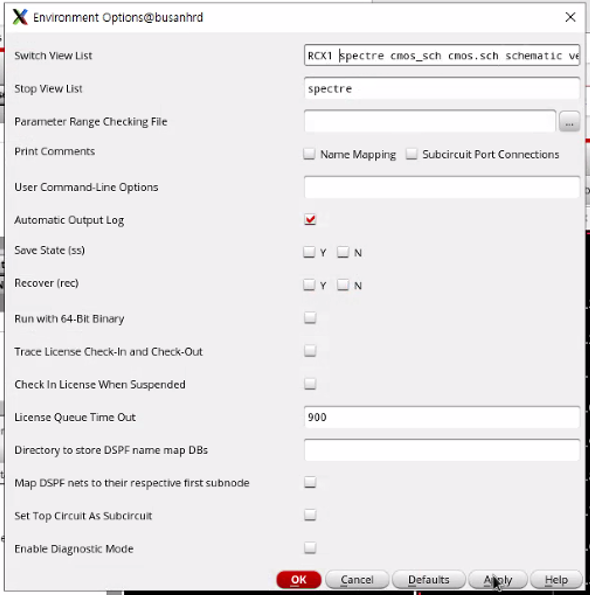

Set up> invironmental> 최고 우선순위에 RCX1 추가 > 기생캡 환경 추가

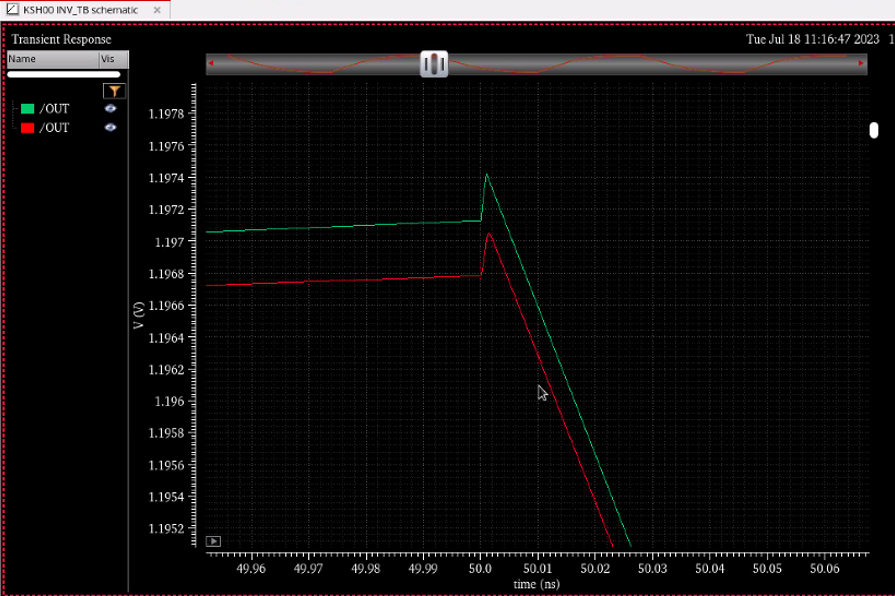

시뮬 돌렸을 때 약간의 차이 벌어짐을 알 수 있다

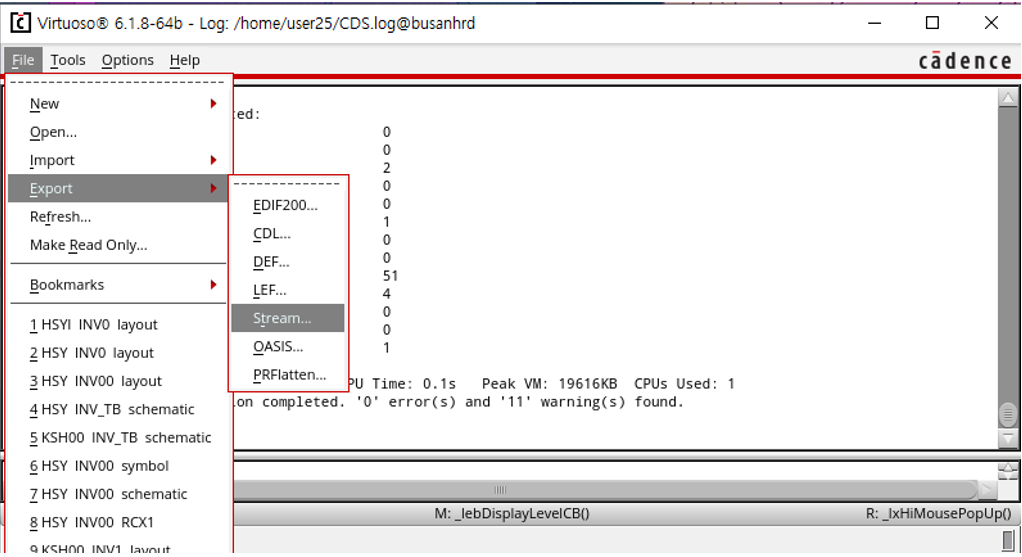

log 창에서 FILE > EXPORT>STREAM 으로 gds 파일 export 가능.

또한 빈 라이브러리 만들어, log 창에서 import>stream 하여 파일 오류 없는지 확인 하기
