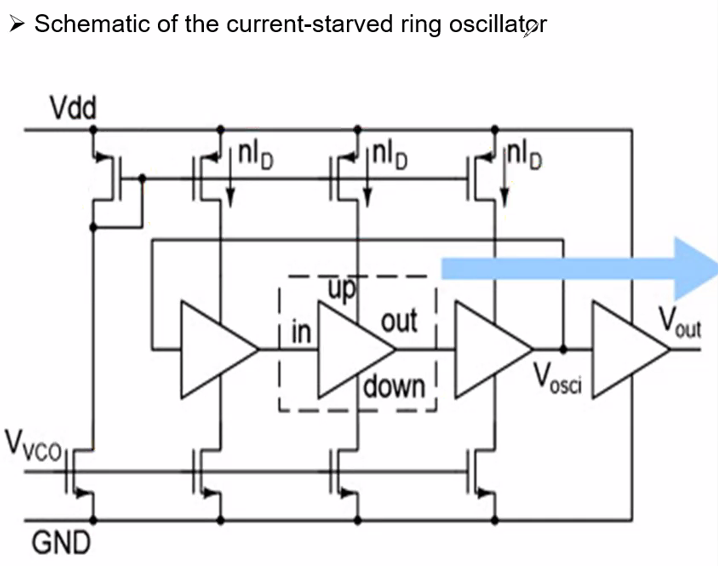

제작한 schematic

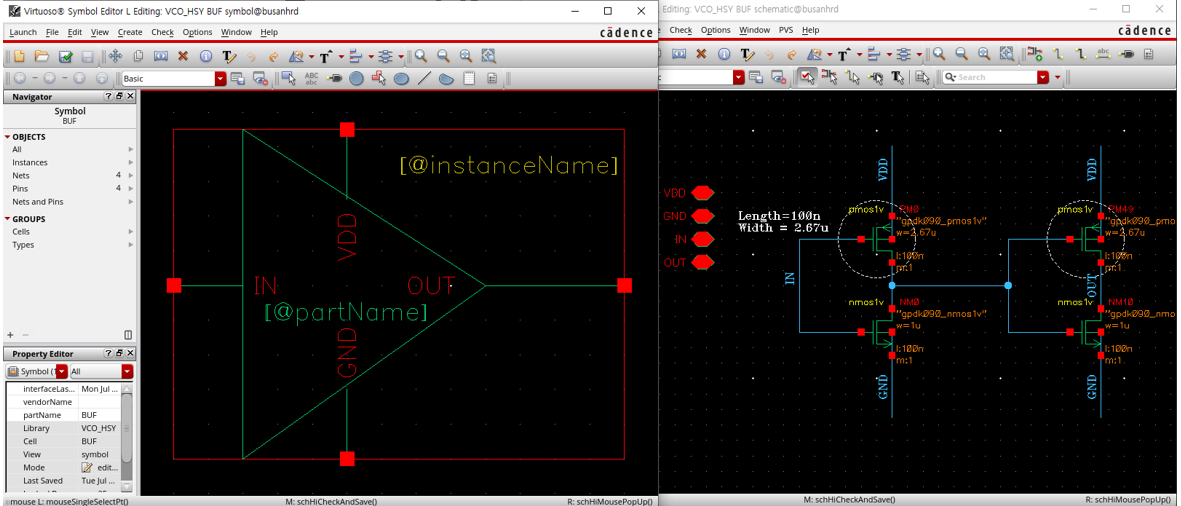

버퍼의 symbol과 schematic (인버터 2개)


net1의 발진 확인)

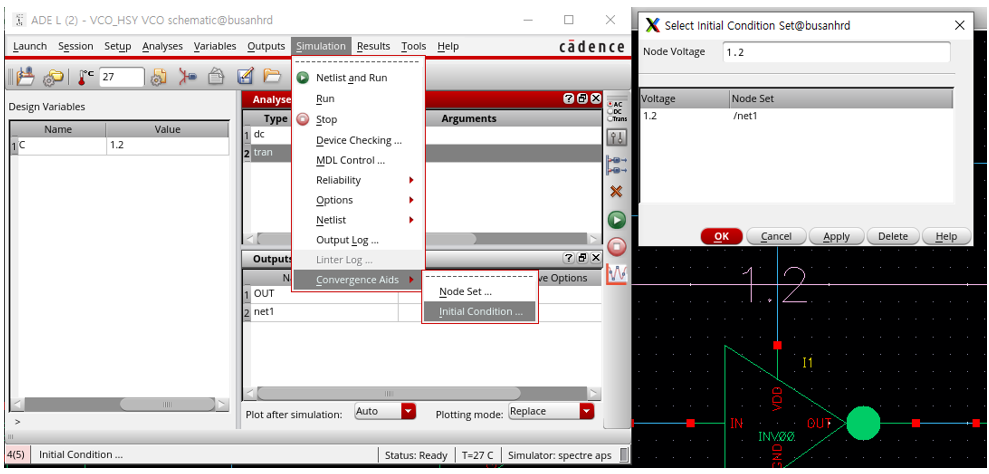

초기 값 0 주었을 때

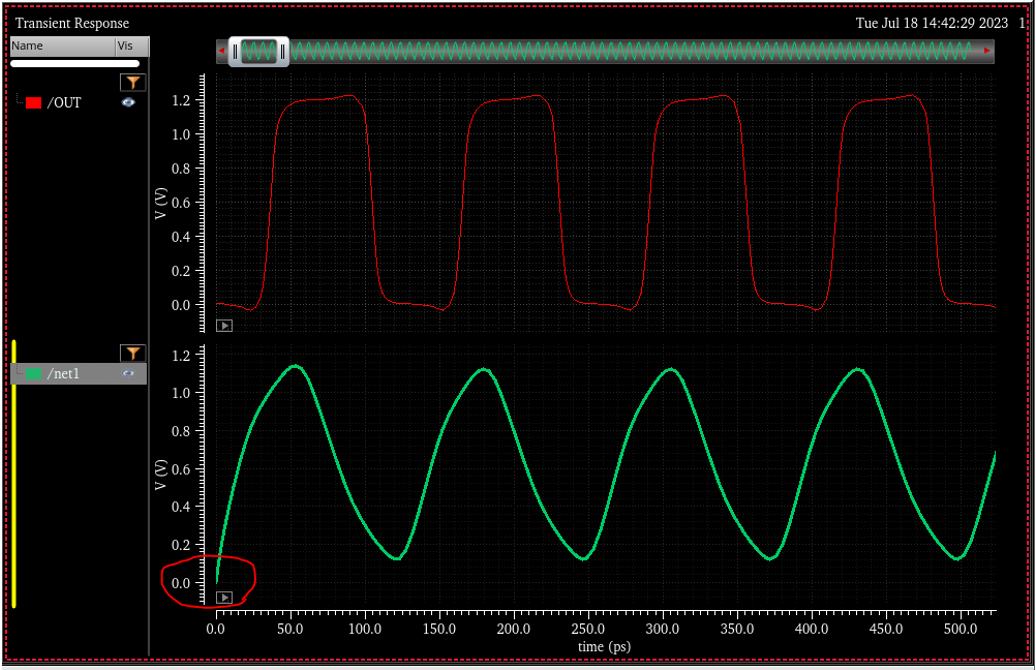

net1 0에서 출발하는 것 확인
output은 버퍼를 지나기 때문에 사각형의 형태가 나옴.

초기값 1.2 주었을 때, (마크는 커서 두고 A,B 키 누르면 찍힌다)


calculator 활용
전압이득 계산

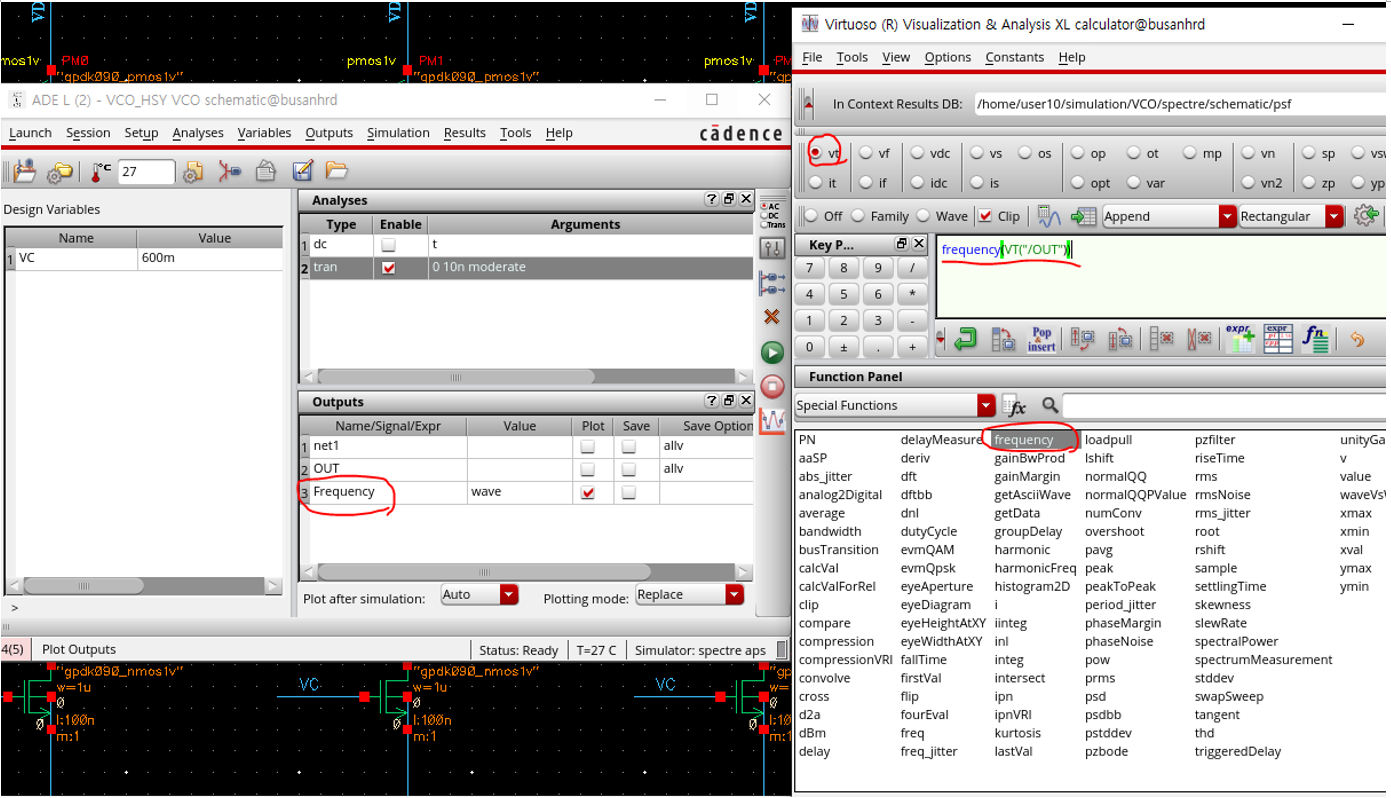

tools-calculator >vt >output + frequency 선택하여
시뮬레이션 돌릴 output 에 추가

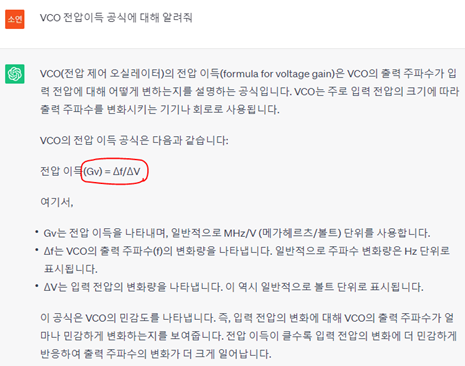

> (질문) voltage gain을 계산해주는 수식이 들어가 있음?!
> Gain값 도출 가능

(Calculator 추가 자료)

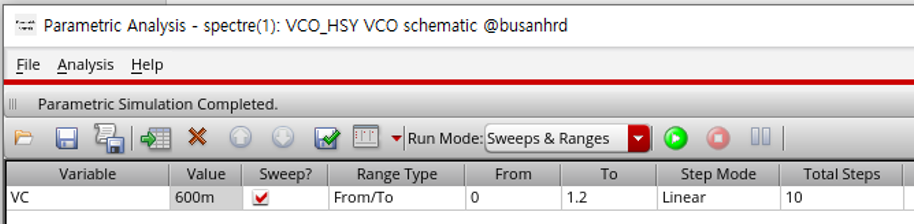

tools-parametric analysis > VC 0~1.2 V 까지 10 STEP


voltage Gain 알 수 있다

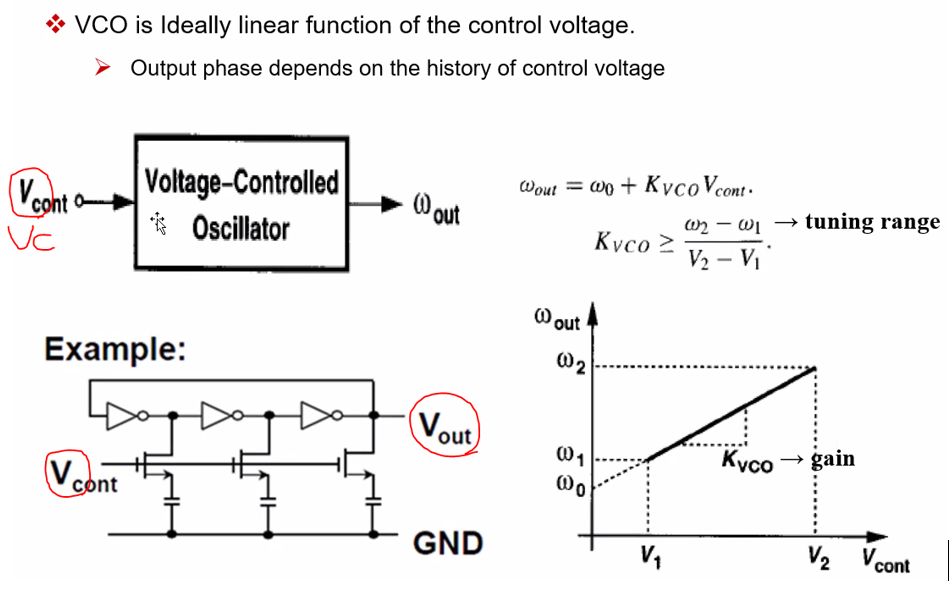

>> 출력단 주파수 변화량 / 입력 전압 변화량 = 전압이득



5G 맞춰서 VC사용 >> 대략 596mV
