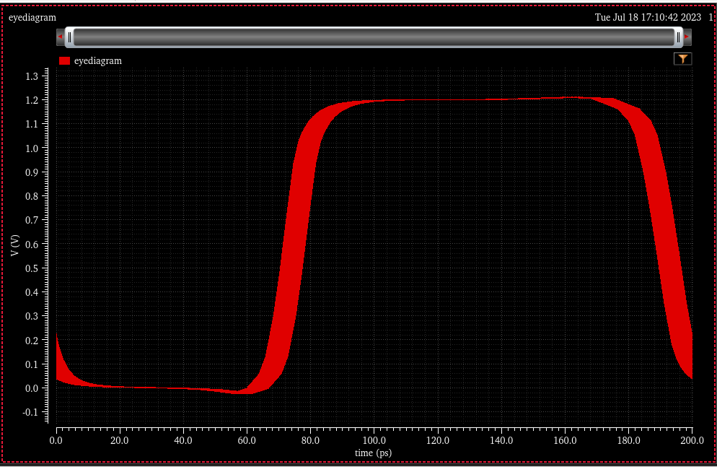

Eye Diagram > 위 아래 더 볼록할수록 눈처럼 보인다하여 붙여진 이름
jitter가 좁을 수록 안정성이 좋다
240312 추가)

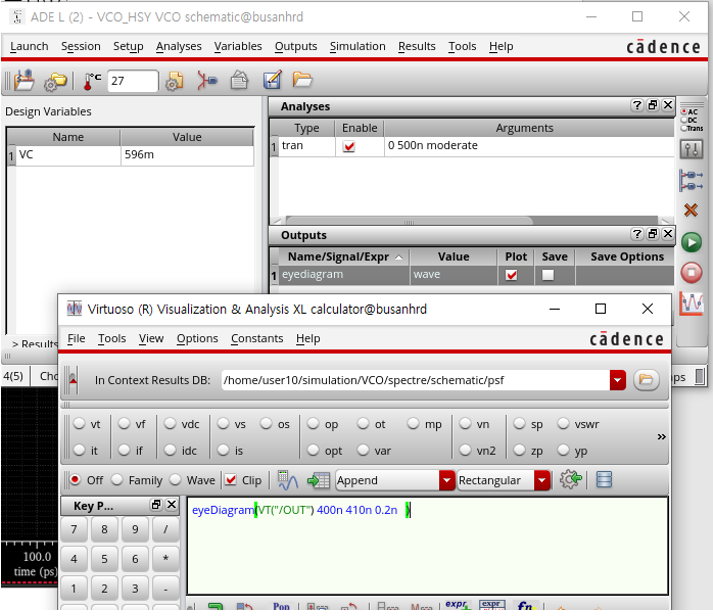

조금 더 편리한 방법으로는
Voutput을 plot 한 후

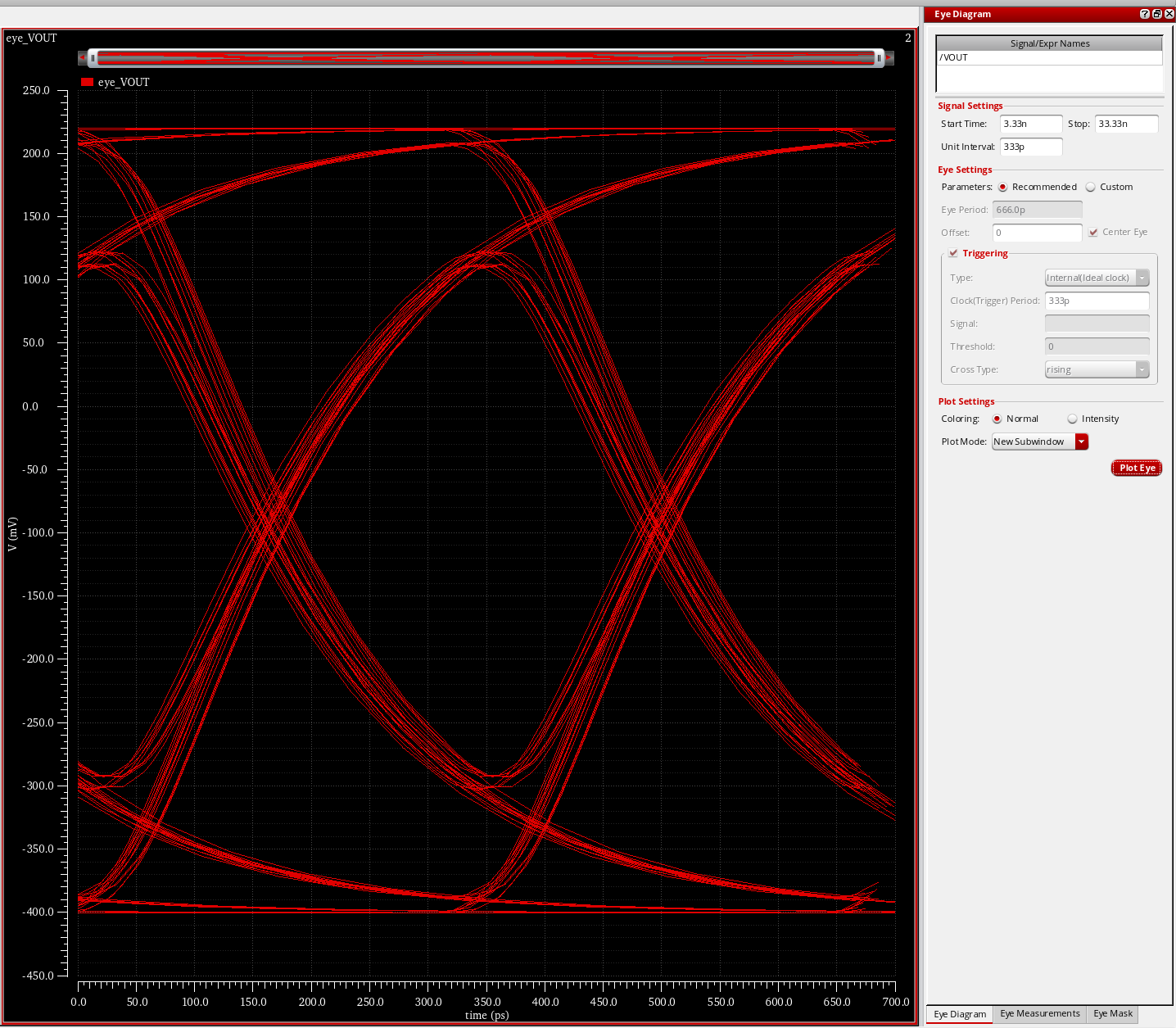

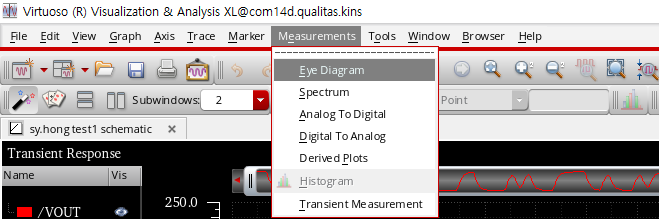

Measurements> Eye Diagram 에서도 가능하다.!
